เซนเซอร์ประตูอัตโนมัติ (Microwave sensor WB8300)

เซนเซอร์ประตูอัตโนมัติ (Microwave sensor WB8300)

เซนเซอร์ประตูอัตโนมัติ หรือเซ็นเซอร์ตรวจจับการเคลื่อนไหว ของ XEKA เป็นอุปกรณ์เสริมที่ใช้งานร่วมกับประตูอัตโนมัติ โดยสามารถปรับแต่งระยะในการตรวจจับการเคลื่อนไหวได้ ปรับความละเอียดในการอ่านได้ (Sensitivity) ปรับแต่งมุมก้มเงยได้ เพื่อให้อ่านได้อย่างเสถียรที่สุด ใช้ได้กับประตูอัตโนมัติ รุ่นบานเลื่อนข้าง ประตูอัตโนมัติบานสวิง มีไฟสถานะแสดงบอก เมื่อสามารถตรวจจับวัตถุเคลื่อนไหวในบริเวณที่ตั้งไว้ได้

เซนเซอร์ประตูอัตโนมัติ เซนเซอร์จับความเคลื่อนไหว ประตูออโต้
Motion Sensor Sliding door Sensor for Autodoor

การใช้เซ็นเซอร์ประตูอัตโนมัติ

การใช้เซ็นเซอร์ประตูอัตโนมัติ ร่วมกับราง ประตูอัตโนมัติ จำเป็นต้องมีการติดตั้งและตั้งค่าให้ถูกต้องเหมาะสมกับหน้า โดยแต่ละหน้างานก็มีการตั้งค่าที่ไม่เหมือนกัน เช่น หน้างานที่อยู่ริมถนนหากตั้งค่าไม่ถูกต้อง ประตูอัตโนมัติจะเปิดปิดตลอดเวลาทำให้เปลืองไฟและเสียความเย็นของเครื่องปรับอากาศ หรือหากหน้างานเป็นจุดที่ผู้ใช้บริการเป็นเด็ก เช่น ห้องสมุด ห้องสันทนาการ ก็จำเป็นต้องปรับแต่ง เซ็นเซอร์ตรวจจับความเคลื่อนไหว ให้สอดคล้องกับความสูงของเด็กที่ผ่านประตูอัตโนมัติ

มุมของเซ็นเซอร์อินฟราเรด

จุดเด่นเซนเซอร์ประตูอัตโนมัติ หรือ เซ็นเซอร์ตรวจจับการเคลื่อนไหว

  • สามารถกำหนดระยะความแรงของ sensor ประตูอัตโนมัติได้ ได้ เป็น แบบปุ่มหมุนตั้งค่า
  • เซนเซอร์ประตูอัตโนมัติ รองรับไฟ ทั้งแบบ DC และ AC ได้
  • เซนเซอร์ประตูอัตโนมัติ ปรับมุมได้ตั้งแต่ 0 – 90 องศา
  • เซ็นเซอร์ตรวจจับการเคลื่อนไหว มีระยะอ่านที่ตั้งได้หลายระยะ
  • ปรับรูปแบบ หรือ พื้นที่การตรวจจับรอบประตูอัตโนมัติได้  8 รูปแบบ โดยปุ่มแบบ DIP Switch

ข้อมูลเบื้องต้นเกี่ยวกับ เซนเซอร์ประตูอัตโนมัติ

  • Model NO.: WB8300
  • Usage: Ray Sensor
  • Theory: Biological Sensor
  • Output: Digital Sensor

ข้อมูลเทคนิคของเซนเซอร์ประตูอัตโนมัติ

  • Microwave sensor WB8300
    ISO9001: 2000&CE certificated
    Manufacturer established in 2000

รายละเอียด (Specification) ของเซนเซอร์ประตูอัตโนมัติ

Frequency: ความถี่ในการทำงาน 24.125 GHz
Supply Voltage: แรงดันไฟฟ้า AC 12-24V
DC 12-30V
Installation  Height: ความสูงที่รองรับได้ max 3.5 meters
Tilt Angle: มุมในการตรวจจับ 30° , 45° , 60°
Detection Area พื้นที่ตรวจจับ (ที่ความสูง 3 เตร) 4m(W) x 3m(D)
Minimum Detection Speed: ความเร็วของวัตถุที่ตรวจจับได้ 5cm/s (measured in axis)
Power Consumption: กำลังไฟฟ้า < 2 W
Max Contact Current: 1 A (resistive)
Hold Time: เวลาค้าง 0.5 sec to 9 sec (adjustable)
Working Temperature -40° C– +60° C
Protection Rate: IP54
Material วัสดุ ABS& aluminium alloy
Color สี Siliver or Black

ปัญหาที่อาจเกิดขึ้นเมื่อไม่มีการใช้เซ็นเซอร์ประตูอัตโนมัติ หรือ ปรับแต่งอย่างไม่ถูกต้อง

  • ประตูไม่เปิด เนื่องจากการปรับแต่งเซนเซอร์ประตูอัตโนมัติได้ตั้งมุมการตรวจจับสูงเกินไปไม่ตรงกับผู้ใช้งาน
  • ประตูเปิดช้า เนื่องจากการปรับแต่งเซ็นเซอร์ละเอียดในการอ่าน ให้เปิดยาก โดยตั้งให้ต้องยืนนานกี่วินาทีถึงเปิด
  • ประตูเปิดบ่อยเกินไป เนื่องจากปรับเซ็นเซอร์ความละเอียดในการตรวจจับสัญญาณเร็วเกินไป
  • ประตูไม่เปิด เนื่องจากไม่ได้เสียบไฟเข้าให้กับอุปกรณ์

หากท่านต้องการคู่มือติดตั้งเซนเซอร์ประตูอัตโนมัติ หรือเซ็นเซอร์ตรวจจับการเคลื่อนไหว คลิกทีนี่

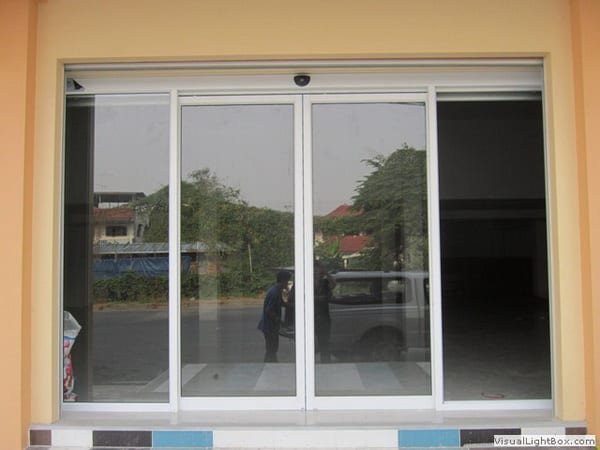

   ตัวอย่างการติดตั้ง เซ็นเซอร์ประตูอัตโนมัติ

IMG_0038-004 img_4519
