ประตูม้วนผ้าใบ (PVC) หรือประตูความเร็วสูง ( Rapid roll door) ประตูโรงงาน

ประตูม้วนผ้าใบ ประม้วน PVC ประตูม้วนไฟฟ้าความเร็วสูงสำหรับประตูโรงงาน เป็นอีกหนึ่งผลิตภัณของแบรนด์ Xeka โดยประตูชนิดนี้เรียกภาษาอังกฤษว่า Rapid roll door / High speed door เป็นประตูม้วนผ้าใบแบบม้วนอัตโนมัติที่เหมาะสำหรับนิยมในกันหมู่โรงงานอุตสาหกรรมอาหาร อุปกรณ์อิเลคทรอนิกส์ โรงงานชิ้นส่วนยานยนต์ อุตสาหกรรมเหล็ก คลังสินค้าและจุดขนถ่ายสินค้า ห้องคลีนรูม ส่วนทำงานที่ต้องการความอนามัย ป้องกันฝุ่น ผง แมลง กลิ่น เสียง ควมคุมอุณหภูมิ ประหยัดพลังงานจากเครื่องปรับอากาศ ทนต่อแรงลมได้ เป็นไปตามมาตรฐานของ GMP อุตสาหกรรม

**ประตูม้วน PVC นั้นสามารถเลือกชนิด สีของผ้าใบ และรูปแบบ ได้ตามความต้องการของลูกค้า**

Flexible Gate ประตู PVC แบบขนาดใหญ่ สำหรับโกดัง โรงงานอุตสาหกรรมขนาดใหญ่

Flexible Gate ประตู PVC แบบขนาดใหญ่ สำหรับโกดัง โรงงานอุตสาหกรรมขนาดใหญ่

Flexible Gate ประตู PVC แบบขนาดใหญ่ เป็นประตูสำหรับโรงงานอุตสหกรรม โกดัง คลังสินค้า เพราะประตูชนิดนี้มันมีความหนา แข็งแรง และทนทาน มีระบบกรทำงานที่ทันสมัย และ...
High Speed Door ประตู PVC กันนก กันแมลง

High Speed Door ประตู PVC กันนก กันแมลง

ประตู PVC กันนก กันแมลง กันสัตว์มีปีก เป็นประตูม้วนผ้าใบที่นิยมใช้ในหมู่โรงงาน โดยชนิดผ้าใบ จะมีลักษณะเป็นแบบตาข่าย เพื่อไม่ให้สัตว์ที่มีปีก เช่น แมลง  นก ไม่ให้เข้ามาภายในโรงงาน หรือห้องที่เราทำการติดตั้งนั่นเอง ประต...
High Speed Door ประตูโรงงาน สำหรับห้องคลีนรูม ( Clean Room )

High Speed Door ประตูโรงงาน สำหรับห้องคลีนรูม ( Clean Room )

Clean Room เป็นห้องสะอาดที่ต้องการการปลอดเชื้อโรคต่าง ๆ ค่อนข้างสูง ดังนั้น เทคโนโลยีสำหรับประตูโรงงาน สำหรับห้องปลอดเชื้อ จึงตอบโจทย์กับ...
ประตู PVC แบบพับเก็บ ( High speed stacking door )

ประตู PVC แบบพับเก็บ ( High speed stacking door )

ประตู PVC แบบพับเก็บ เป็นประตูที่เห็นบ่อยตามโรงงานอุตสาหกรรม ลักษณะของประตูมันจะพับเก็บขึ้นไปซ้อนกันอยู่ในรางที่อยู่บ้านบน ซึ่งเป็นประตูที่ทันสมัย และสามารถเชื่อมต่อกับ...
ม่านริ้ว ม่าน PVC ม่านพลาสติก สำหรับงานอุตสาหกรรม

ม่านริ้ว ม่าน PVC ม่านพลาสติก สำหรับงานอุตสาหกรรม

ม่านริ้ว สำหรับประตูโรงงานอุตสาหกรรมต่าง ๆ หรือ เรียกว่า ม่าน PVC  ( PVC Strip Curtain ) ลักษณะม่านจะเป็นเส้น หรือ เป็...

ประตูม้วนผ้าใบ (PVC) กับ หลักการทำงานของระบบ Rapid roll door / High speed door

เป็นหลักการทำงานหลักของระบบ Rapid roll door /High speed door โดยประกอบด้วยเซ็นเซอร์ บีม RFID 6 แบบเพื่อเพิ่มตวามปลอดภัยให้กับผู้ใช้งาน ทำให้เป็นมาตรฐาน ตามอย่างที่ GMP ต้องการ เซ็นเซอร์ที่ติดตั้งประกอบด้วยเซ็นเซอร์ บีม RFID 6 ตัวได้แก่

  1. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ ปุ่มกดแบบ Wireless
  2. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ PullCords(โซ่ดึง)
  3. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ Remote control
  4. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ Loop Detector(เซ็นเซอร์ Loop)
  5. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ Photo Swich
  6. ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ กับระบบ Motion Senser

ประตูบานเลื่อนอัตโนมัติ Rapid roll door

ระบบใหม่กับระบบหัว RFID แบบ Long Range ที่นำมาประยุกต์ใช้กับ ประตูโรงงานอัตโนมัติ / ประตูม้วนอัตโนมัติ Rapid roll door /High speed door

การประยุกต์ระบบและพัฒนาระบบเพื่อเพิ่มประสิทธิ์ภาพเพื่อการใช้งานได้จริง และมีสิทธิภาพที่มากยิ่งขึ้น โดยทางเรา บริษัท ดอลลี่ โซลูชั่น จำกัด ได้นำระบบหัวอ่าน RFID มาพัฒนาร่วมใช้กับประตูโรงงานหรือ ประตูม้วน โดยได้นำระบบประตูม้วนอัตโนมัติหรือประตูโรงงานอัตโนมัติ มาทำงานร่วมกับระบบ หัวอ่าน RFID แบบ Long range

คุณสมบัติเฉพาะของ ประตูม้วนผ้าใบ แบรนด์ XEKA

  1. โครงสร้างกรอบประตู: เหล็กแผ่นรีดเย็นมีความหนา 2 มม. หรือแล้วแต่ความต้องการ ผลิตจากสแตนเลส และอลูมิเนียม 201/304
  2. แกนหมุนเก็บผ้าใบ: มีความหนาของแผ่นเหล็กรีดเย็น 2 มม. มีท่อเหล็กกับในแต่ละบล็อคกลึง และมีการผสมผสานความเร็วสูง
  3. อุปกรณ์ขั้นผ้าใบ เพื่อเสริมความแข็งแรงให้กับบานประตู : ผลิตจากอลูมิเนียม
  4. ตัวผ้าใบหรือม่านประตูที่สามารถมองผ่านได้  : ทำจากผ้าโพลีเอสเตอร์ ที่มีความหนาแน่นสูง
    ความหนา: 0.8 มม.หรือ 1.5 มม.
    การดับเพลิงด้วยตนเอง: DIN 4102
  5. สี: สีเหลือง, สีฟ้า, สีแดง, สีขาว, สีส้มและสีอื่น ๆ ให้เลือก
  6. ผ้าใบหนาทึบ : ใช้ฟิล์มใสพีวีซีนำเข้าจากประเทศญี่ปุ่น ซึ่งหลากหลายรูปแบบขนาด และสถานที่ตั้งตามหน้างาน มีความหนา 1.5 มม.

คุณสมบัติพิเศษทางเทคนิคของประตูความเร็วสูง

  • แหล่งจ่าย : ไฟเฟสเดียว : 220V หรือ ไฟสามเฟส :380V/50HZ(ขึ้นอยู่กับการสั่งซื้อของลูกค้า)
  • การใช้พลังงาน : สูงสูด 250W
  • ความเร็วในการเปิด – ปิด : 0.7-1.7m/s (ความเร็วสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า)
  • ความถี่สำหรับการ เปิด-ปิดประตู : 1000-1500 รอบต่อวัน
  • แรงลมที่จะไม่ทำให้ตัวประตูหลุดจากกรอบ : 20 เมตรต่อวินาที
  • อุณหภูมิที่สามารถใช้งานได้ :-20℃ ถึง +50℃

อุปกรณ์ควบคุมการเปิดปิดประตูม้วนโรงงาน

  1. radar sensor หรือ Motion Senser เซ็นเซอร์เรดาร์ติดด้านบนประตู
  2. Photo Swich เซ็นเซอร์ติดด้านข้าง (สามารถสั่งเพิ่มได้)
  3. pulling rope เชื่อกสำหรับดึง
  4. remote control รีโมทควบคุมการเปิดปิดประตูความเร็วสูง
  5. magnetic loop  ลูบแม่เหล็กฝังใต้พื้นป้องกันประตูลงมาทับรถหรือคน
  6. push bottom   ปุ่มกดเปิดปิดประตู
  • Motion Senser ซึ่งเป็นเซ็นเซอร์ทั่วไปที่คอยตรวจจับความเคลื่อนไหว หรือวัตถุที่เราตั้งค่าไว้ ว่าจะเจอสิ่งนี้ให้ประตูม้วนเปิด อาจจะเป็นการเคลื่อนไหวของคน รถยนต์ที่จะเข้าหรือออก ประตูของเรานั้นเอง
  • Photo Switch เป็นอุปกรณ์ไฟฟ้าชนิดหนึ่งที่คอยตรวจรับภาพ หรือวัตถุที่ปรากฏ โดยอาศัยการส่งแสง และรับแสงนั่นเอง ซึ่งแสงที่ส่งและรับก็มีทั้งแสงที่คนมองเห็นและมองไม่เห็น  ถ้าจะอธิบายให้ง่ายขึ้นเราอาจจะเคยเห็นเสาที่ตั้งไว้ตามห้างต่างๆ หรือตามซุปเปอร์มาร์เก็ต ที่คอยตั้งจับสินค้าที่ยังไม่ได้ชำระระบบบริการ เป็นต้น ซึ่งเป็นหลักการคล้ายๆ กัน
  • magnetic loop  หรือ Loop Detector หรือเรียกอีกอย่างหนึ่งว่า เซ็นเซอร์ ลูป ซึ่งเป็นเซ็นเซอร์ที่คอยป้องกันไม่ให้ประตูปิดมาทับคน หรือ รถที่ยังไม่ผ่านเข้าไปนั่นเอง โดยเป็นการตรวจจะมีสัญญาไฟขึ้นให้เห็นเป็นสีเขียวแดงนั่นเอง
  • Remote Control เป็นอุปกรณ์เสริมไว้ควบคุมประตูอาจจะเป็นในส่วนของคีย์การ์ด หรืออุปกรณ์เสริมอื่นๆ เพื่อตรวจสอบบุคคลเข้าออก
  • pulling rope  หรือ PullCords เป็นโซ่สำหรับดึงเพื่อปิดเปิดประตู ช่วยป้องกันในกรณีต่างๆ ในไฟดับ จนระบบทำงานไม่ได้  หรือกรณีอื่นที่ไม่คาดคิด
  • push bottom หรือ ปุ่มกดแบบ Wireless เป็นอุปกรณ์เสริมอีกชนิดหนึ่ง เอาไว้กดปิดเปิดประตูด้วยมือนั่นเอง

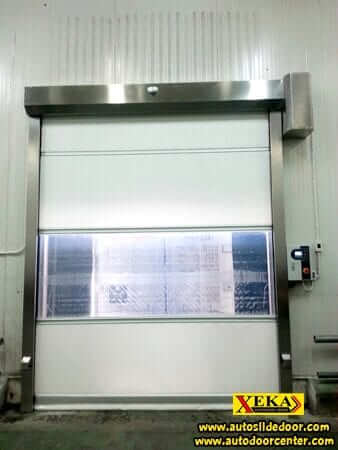

ภาพตัวอย่างการติดตั้งประตูม้วนผ้าใบ

ประตูม้วนผ้าใบ ประตูม้วน PVC

ประตูม้วนไฟฟ้า

ประตูม้วนผ้าใบ
