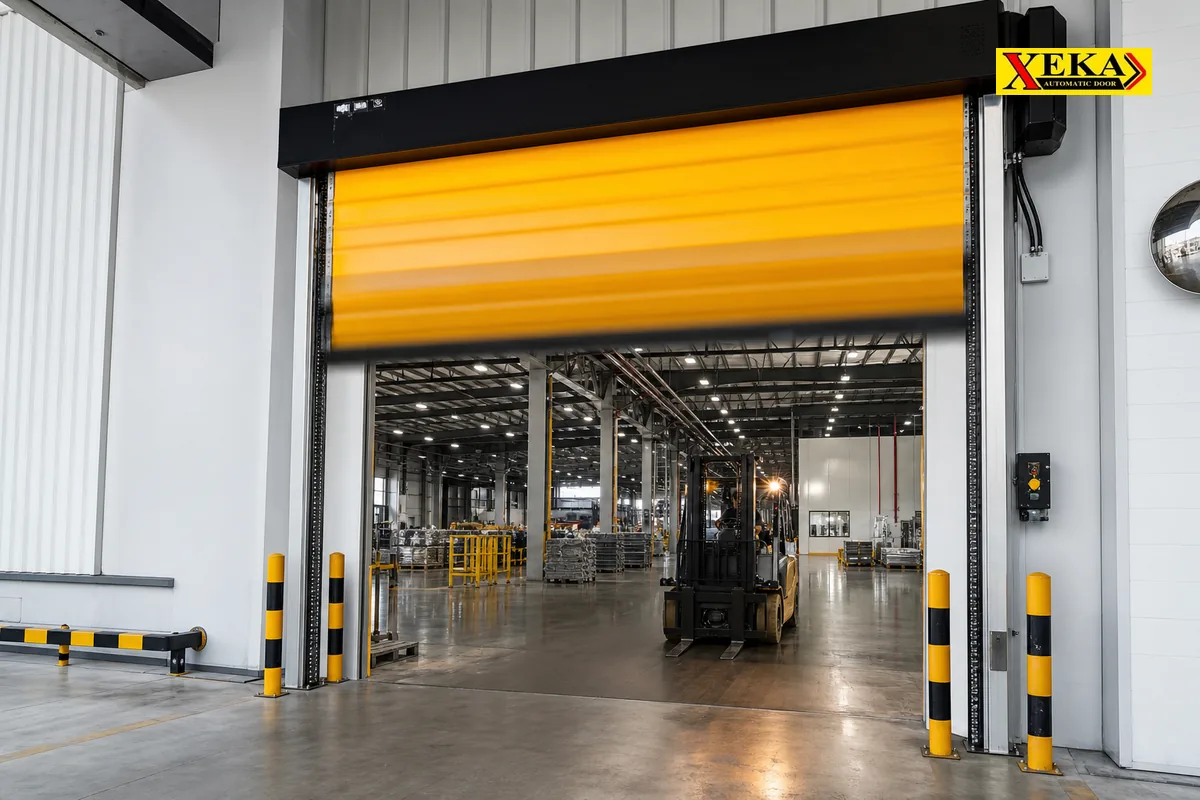

Zipper Door หรือ ประตูม้วน PVC ระบบซิบ (Self-Repairable High Speed Door) คือประตูม้วนความเร็วสูงที่ขอบผ้าใบมีฟันซิบฉีดขึ้นรูปต่อเนื่อง เกี่ยวล็อคกับรางนำทางทั้งสองด้านตลอดความสูง ปิดสนิท 100% กันลม ฝุ่น และไอเย็น และเมื่อถูกโฟล์คลิฟท์ชน ผ้าใบดึงตัวเองกลับเข้ารางโดยอัตโนมัติในรอบเปิดครั้งถัดไป ไม่ต้องหยุดสายการผลิต
จุดเด่น Zipper Door เทียบกับ High Speed Door ทั่วไป
สเปคทางเทคนิค Zipper Door
| รายการ | สเปค |
|---|---|
| วัสดุผ้าใบ | PVC ความหนาแน่นสูง พร้อมระบบซิบฟันล็อค (Self-Repairable Zipper Edge) |
| ความหนาผ้าใบ | 0.8 มม. (ผ้าใบสี) / 1.2 มม. (ผ้าใบใส) |
| โครงสร้างราง | เหล็กกัลวาไนซ์ / สแตนเลส 201 หรือ 304 (เลือกได้) |
| รางนำทาง | Polyethylene หล่อลื่นในตัว พร้อมฟันซิบฉีดขึ้นรูปต่อเนื่อง |
| ความเร็วเปิด-ปิด | 1.2 – 2.0 เมตร/วินาที (ปรับได้) |
| กำลังมอเตอร์ | 0.55 – 5.5 kW (เลือกตามขนาดประตู) |
| ขนาดสูงสุด | กว้าง 6,000 มม. × สูง 6,000 มม. |
| อุณหภูมิใช้งาน | −25°C ถึง +65°C |
| ความต้านทานลม | Beaufort Class 6 – 12 |
| รอบการทำงาน | 2,500 – 3,000 ครั้ง/วัน |
| ระบบสั่งเปิด | Magnetic loop · Radar sensor · Remote · Pull rope · Wall switch · Signal lamp |
| ระบบความปลอดภัย | Infrared photosensor · Safety airbag ขอบล่าง · Pneumatic device ที่ระดับ 25 ซม. |
| Self-Repair | ผ้าใบดึงตัวเองกลับรางอัตโนมัติรอบเปิดถัดไป — Downtime = 0 |
| Safety response | 2.5 ms |
| มาตรฐาน | CE Certified · ISO9001 |
เหมาะกับอุตสาหกรรมใดบ้าง
| อุตสาหกรรม / พื้นที่ | เหตุผลที่เลือก Zipper Door |
|---|---|
| ห้องเย็น (Cold Storage) | ซิบปิดสนิท กันความเย็นรั่ว ใช้งานได้ที่ −25°C · ลด energy loss |
| โรงงาน GMP / ยา / อาหาร | กันฝุ่น กันแมลง ควบคุมความดันห้อง — ผ่าน Cleanroom standard |
| ห้อง Air Shower / Clean Room | ปิดสนิทสมบูรณ์แบบระหว่าง pressurization cycle |
| โรงงาน AGV / Automated Line | Self-repair หลังโดน AGV ชน — ไม่หยุด production line |
| โกดังรับ-ส่งสินค้า (Loading Bay) | รองรับลมสูง Beaufort 12 — เหมาะท่าเทียบรถกลางแจ้ง |
| โรงพยาบาล / ห้องปฏิบัติการ | ปิดสนิท ป้องกัน cross-contamination ระหว่าง zone |

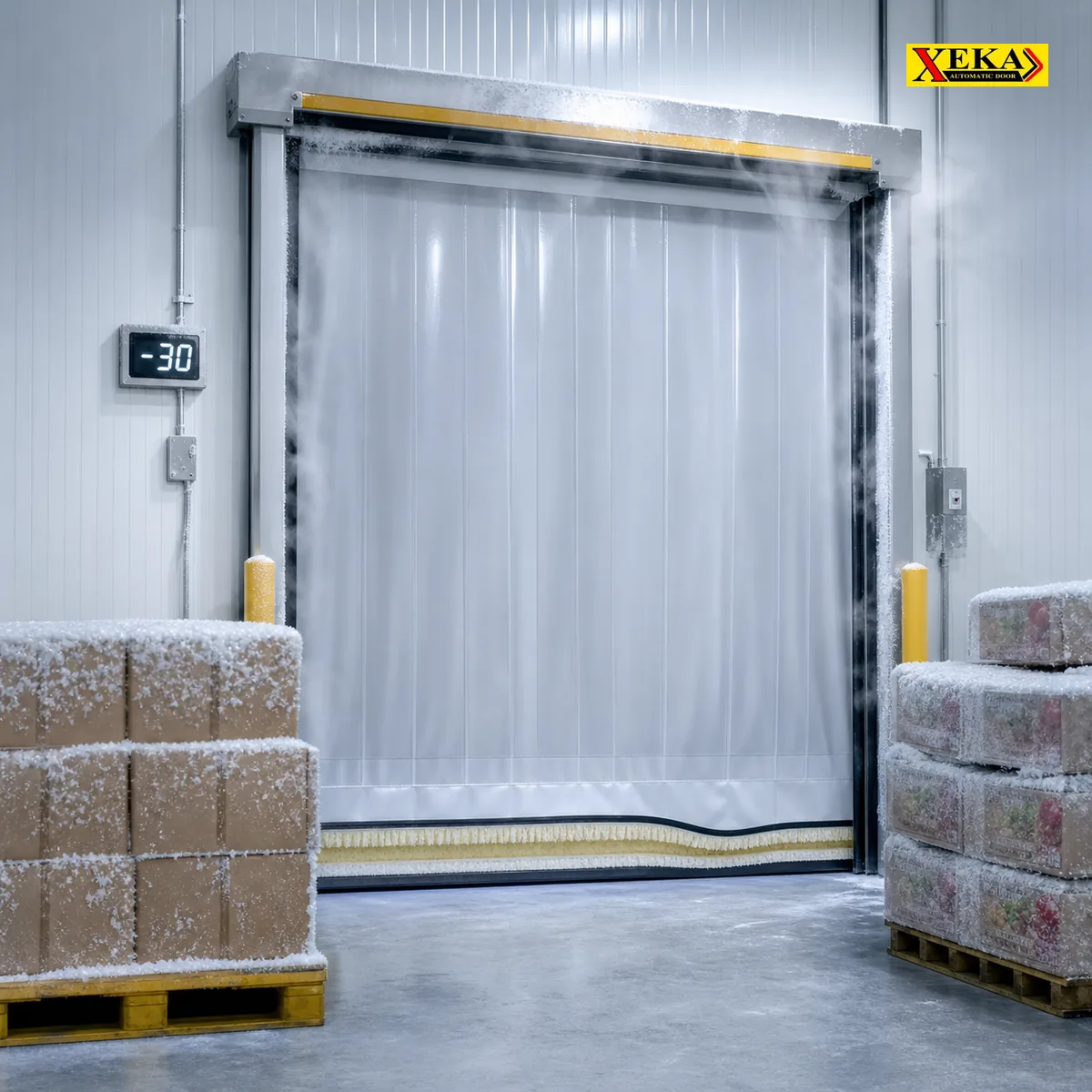

Zipper Door รุ่น Freeze-Proof สำหรับห้องเย็นและห้องแช่แข็ง
❄ Freeze-Proof Zipper Door — ออกแบบสำหรับ −35°C
| รายการ | มาตรฐาน | Freeze-Proof |
|---|---|---|
| วัสดุผ้าใบ | PVC 0.8 มม. | Polyester fiber ฉนวน + PVC 10 มม. |
| ช่วงอุณหภูมิ | −25°C ถึง +65°C | −35°C ถึง +65°C |
| รางนำทาง | Polyethylene มาตรฐาน | Heated side guides กันน้ำแข็งเกาะ |
| ตู้ควบคุม | IP54 | IP65 — ล้างทำความสะอาดได้ |
| กำลังมอเตอร์ | 0.55–5.5 kW | 0.75–5.5 kW (torque สูงกว่า) |

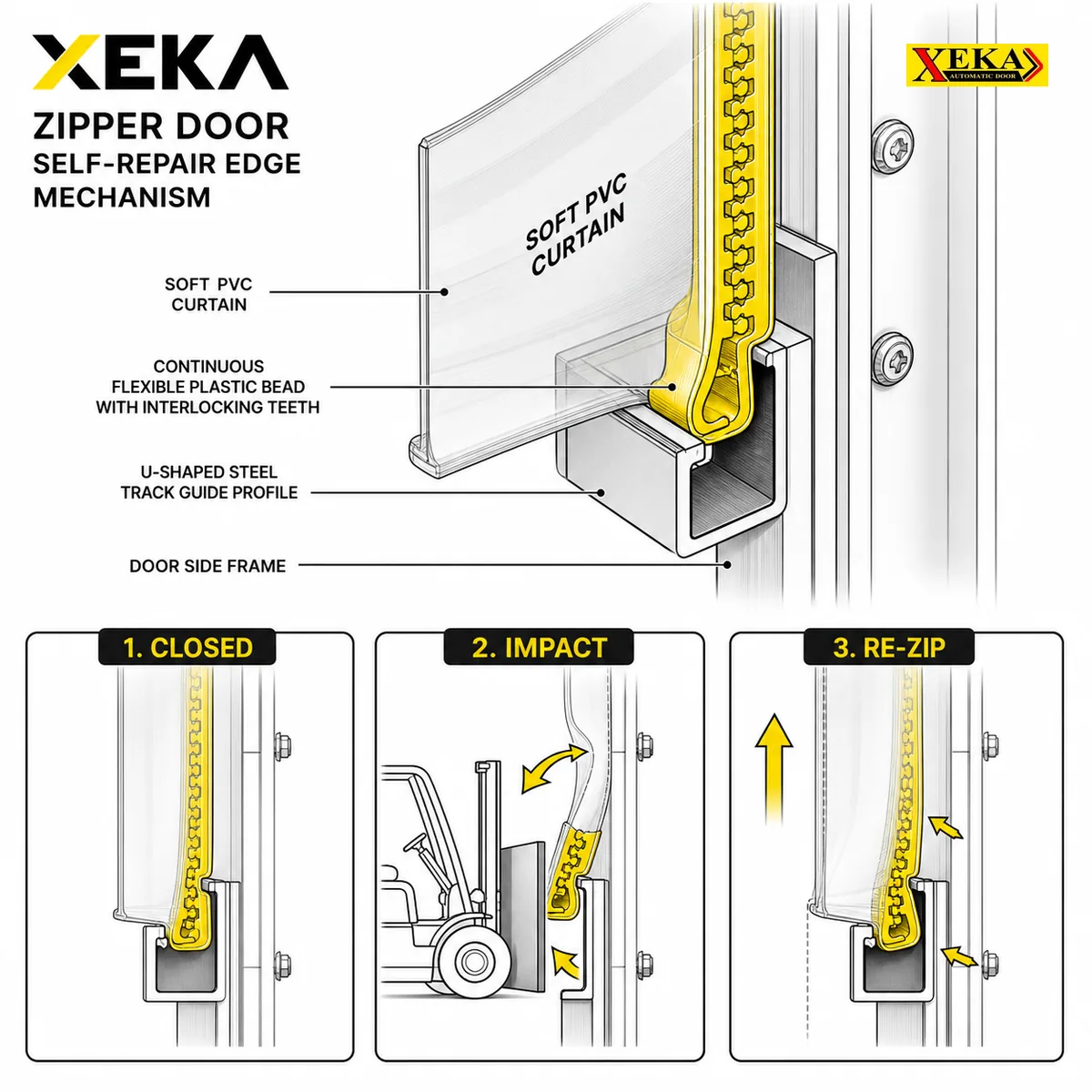

กลไกซิบ: วิธีที่ Zipper Door ซ่อมตัวเองจริงๆ
- ฟันซิบฉีดขึ้นรูปต่อเนื่อง — ฝังอยู่ตลอดขอบผ้าใบทั้งสองด้าน ทำจาก Polyethylene แข็งแต่ยืดหยุ่น ไม่เปราะในอุณหภูมิต่ำ
- รางนำทาง Self-lubricating Polyethylene — หล่อลื่นในตัว ไม่ต้องเติมจาระบีเพิ่ม ลด Friction ที่ทำให้ฟันสึกหรอ
- เมื่อถูกชน — ผ้าใบออกจากราง ไม่ฉีก — แรงชนทำให้ฟันซิบดีดออกจากราง ผ้าใบยังคงสมบูรณ์ เพราะ Polyethylene teeth ดีดออกก่อนที่ PVC จะรับแรงจนฉีก
- รอบเปิดถัดไป — Self-Reset อัตโนมัติ — มอเตอร์ม้วนผ้าใบขึ้น แล้วปล่อยลงช้าๆ รูปทรง Funnel-guide ของรางดึงฟันซิบกลับร่องเองใน 1 รอบ (~5–15 วินาที)
- Safety airbag ที่ขอบล่าง — ตรวจจับสิ่งกีดขวางที่ระดับ 25 ซม. จากพื้น หยุดทันทีใน 2.5 ms ก่อนที่ผ้าใบจะกดทับ
เลือก Zipper Door หรือ Standard HSD? — ตารางตัดสินใจ
| เงื่อนไข | Zipper Door | Standard HSD |
|---|---|---|
| ต้องการปิดสนิท (ห้องเย็น, Clean Room) | ✓ เลือก Zipper | ✗ |
| โฟล์คลิฟท์ชนบ่อย / AGV | ✓ ซ่อมเอง | ✗ หยุดงาน |
| ช่องประตูกว้างกว่า 4 เมตร | ⚠ ต้อง confirm | ✓ รองรับถึง 6×6 ม. |
| ลมแรงมาก (กลางแจ้ง / ท่าเรือ) | ✓ Beaufort 12 | Class 6–8 |
| งบประมาณจำกัด / ชนน้อย | ✗ ราคาสูงกว่า | ✓ ประหยัดกว่า |
| ห้องแช่แข็ง −30°C ถึง −35°C | ✓ รุ่น Freeze-Proof | ✗ ผ้าใบแตกได้ |
| ต้องการ GMP / HACCP compliance | ✓ ปิดสนิท | ⚠ อาจไม่ผ่าน audit |
มาตรฐานและ Compliance ที่เกี่ยวข้อง
- Beaufort Scale Class 6–12 — Class 6 = 10.8–13.8 ม./วิ (Strong breeze), Class 12 = 32.6+ ม./วิ (Hurricane) ซิบล็อคขอบผ้าใบป้องกันไม่ให้พลิ้วออกจากรางแม้ลมพายุ
- GMP Annex 1 (EU) / FDA 21 CFR — กำหนดให้ Cleanroom ต้องมีประตูปิดสนิท ไม่มีช่องว่างให้อนุภาคปนเปื้อน Zipper Door ผ่านเงื่อนไขนี้
- HACCP / GHP (ไทย) — โรงงานอาหารที่ต้องป้องกัน cross-contamination ระหว่าง zone — Zipper Door เป็นโซลูชันที่ Auditor ยอมรับ
- IP65 Control Box (Freeze-Proof รุ่น) — ทนน้ำล้างทำความสะอาดแรงดันสูง เหมาะโรงงานอาหาร/ยาที่ต้อง sanitation ทุกวัน
แผนการ Maintenance Zipper Door
| ความถี่ | รายการตรวจ | ผู้รับผิดชอบ |
|---|---|---|
| ทุก 3 เดือน | ตรวจ Safety airbag · ทดสอบ Infrared sensor · ตรวจฟันซิบสึกหรอ | ช่าง XEKA หรือ Operator ที่ผ่านอบรม |
| ทุก 6 เดือน | ตรวจสภาพผ้าใบ PVC · ตรวจราง zipper · ตรวจสายไฟและตู้ควบคุม | ช่าง XEKA (Preventive Maintenance) |
| ปีละ 1 ครั้ง | Overhaul มอเตอร์ · ตรวจ encoder · ทดสอบ Self-repair cycle · ปรับความเร็ว | ช่าง XEKA certified |
| เมื่อถูกชน | ตรวจ Self-reset สมบูรณ์ · ตรวจฟันซิบไม่แตกหัก · บันทึก incident log | Operator (ทันที) + ช่าง XEKA |
คำถามที่พบบ่อย — Zipper Door
Zipper Door ต่างจาก High Speed Door ทั่วไปอย่างไรในทางปฏิบัติ?
ความต่างหลักอยู่ที่ ระบบปิดขอบ: Zipper Door ใช้ฟันซิบล็อคกับรางตลอดความสูง ปิดสนิท 100% กันลม ฝุ่น และไอเย็น ขณะที่ High Speed Door ทั่วไปใช้แปรงถูขอบซึ่งมีช่องว่างเล็กน้อย และเมื่อถูกชนต้องหยุดสอดผ้าใบด้วยมือ ส่วน Zipper Door ดึงตัวเองกลับอัตโนมัติ
ชนแล้วซ่อมตัวเองได้จริงไหม ขั้นตอนเป็นอย่างไร?
ได้จริง — เมื่อโฟล์คลิฟท์ชน ผ้าใบออกจากรางโดยไม่ฉีกขาด (ซิบยืดหยุ่น) ครั้งต่อไปที่ประตูเปิด ระบบม้วนผ้าใบขึ้นแล้วปล่อยลงช้าๆ ให้ Funnel-guide ดึงฟันซิบกลับเข้ารางเองโดยไม่ต้องมีช่าง ลด downtime จาก 15–30 นาทีเหลือ 0 นาที
ใช้กับห้องเย็นได้จริงไหม ที่อุณหภูมิเท่าไหร่?
รองรับ −25°C ถึง +65°C (มาตรฐาน) และ −35°C ถึง +65°C (รุ่น Freeze-Proof ที่มีผ้าใบ 10 มม. และ Heated side guides) ซิบปิดสนิทช่วยลด energy loss ได้อย่างมีนัยสำคัญ
ขนาดสูงสุดที่รองรับได้คือเท่าไหร่?
มาตรฐานรองรับกว้างสูงสุด 6,000 มม. × สูงสุด 6,000 มม. สำหรับ tight-seal zipper รุ่นที่ปิดสนิทที่สุด อาจจำกัดที่ 4×4 ม. ขนาดพิเศษสั่งทำได้โดยวิศวกร XEKA ออกแบบโดยเฉพาะ
ต้อง maintenance บ่อยแค่ไหน?
รางนำทาง Polyethylene หล่อลื่นในตัว ลด maintenance ลง 60% เทียบรางเหล็ก ตรวจสภาพฟันซิบและผ้าใบทุก 6 เดือน ตรวจ sensor ทุก 3 เดือน XEKA มีบริการ Preventive Maintenance + Emergency Service 24 ชม.
Zipper Door ติดตั้งแทน High Speed Door เดิมได้ไหม?
ได้ในกรณีส่วนใหญ่ ถ้ากรอบช่องประตูมีขนาดพอดี วิศวกร XEKA จะ survey หน้างานก่อนเพื่อยืนยันความเข้ากันได้ของโครงสร้างและระบบไฟฟ้า
ขอใบเสนอราคา Zipper Door
แจ้งขนาดช่องเปิด (กว้าง x สูง) + ประเภทการใช้งาน — ทีม XEKA ตอบกลับภายใน 1 วันทำการ
โครงสร้างภายในของ Zipper Door — 7 ส่วนสำคัญ
XEKA Zipper Door ใช้สถาปัตยกรรมที่แยกการรับแรงกระแทกออกจากผ้าใบ — เมื่อรถชน ซิปจะแยกแทนผ้าใบขาด แล้ว roller ดันคืนเข้ารางในรอบถัดไป โครงสร้างประตูแบ่งเป็น 7 ส่วน:
PVC Curtain (ผ้าใบ)
ผ้าใบ PVC แรงดึง 1,500 N/5cm รับลม Beaufort 12 รองรับ -35°C ถึง +65°C ใช้กับ cleanroom GMP/HACCP
Self-Repair Zipper (ซิป Self-Repair)
ซิปพลาสติกแถวฟันแน่นยึดขอบผ้าใบ — เมื่อชน ซิปจะแยกแทนผ้าใบขาด แล้วถูก roller ดันคืนเข้าราง
Polyethylene Inner Guide Rail
รางในของขอบประตู วัสดุ Polyethylene ความฝืดต่ำ — ซิปสไลด์เข้า-ออกเงียบและไม่สึก
Aluminum Alloy Base
ฐานยึดอลูมิเนียมอัลลอย น้ำหนักเบาแต่ทนแรงกระแทกซ้ำๆ — ไม่เป็นสนิมในสภาพชื้น/wash-down
Outer Guide Rail (รางนอก)
รางนอกอลูมิเนียมอัลลอย ติดผนัง — guide ผ้าใบขึ้น-ลงตรงทาง รองรับน้ำหนักผ้าใบขนาดใหญ่
Self-Repairing Roller Device
ชุดลูกกลิ้งบริเวณรางบน — เมื่อซิปหลุดจากชน ลูกกลิ้งดันซิปคืนเข้ารางอัตโนมัติในรอบเปิด-ปิดถัดไป
Soft Bottom Edge (ขอบล่างนุ่ม)
แถบยางขอบล่างนุ่ม — ป้องกันคนบาดเจ็บถ้าประตูปิดทับ + ปิดสนิทกับพื้น (airtight)
3 ข้อได้เปรียบที่มากับโครงสร้างนี้
Self-Repair — ชนแล้วซ่อมเองอัตโนมัติ
ซิปและผ้าใบยึดด้วยฟันซิป (ไม่ใช่เย็บติด) — เมื่อรถ Forklift หรือพาเลทชนแรง ซิปจะแยกแทนผ้าใบฉีก หลังจากนั้น roller บนรางจะดันซิปคืนเข้าตำแหน่งในรอบเปิดถัดไป — ลด downtime + ลดค่าซ่อม เทียบประตูม้วน PVC ทั่วไปที่ต้องถอดบานเปลี่ยน
Airtight Seal — ปิดสนิท 100%
ซิปฟันแน่นเข้าราง Polyethylene + ขอบล่างยางนุ่ม = ปิดสนิททั้ง 4 ด้าน สำคัญสำหรับห้องเย็น (-35°C) ห้อง cleanroom ISO Class 5-8 และโรงงานอาหารที่ต้องกัน insect + ฝุ่น
Safety Soft Bottom — ปลอดภัย
ขอบล่างเป็นยางนุ่ม + sensor ตรวจจับสิ่งกีดขวาง — ไม่บาดเจ็บคน ถ้าประตูปิดทับ ผ่านมาตรฐาน safety EN 16005 สำหรับประตูอุตสาหกรรม
