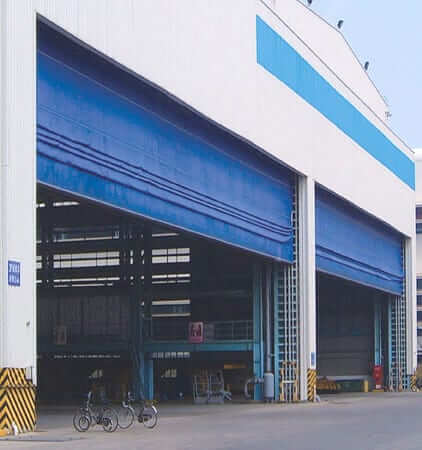

Flexible Gate หรือ ประตูพับความเร็วสูงขนาดใหญ่ (Rapid Folding Door / High Speed Stacking Door) คือประตูที่ผ้าใบพับซ้อนขึ้นด้านบนเป็นชั้นๆ แทนการม้วนเก็บแกน เหมาะกับช่องประตูขนาดใหญ่พิเศษที่ไม่สามารถใช้ประตูม้วนทั่วไปได้ รองรับความกว้างสูงสุด 10 เมตร สูงสุด 12 เมตร — ใหญ่ที่สุดในกลุ่ม High Speed Door ทั้งหมด กลไก Stacking Panel กระจายน้ำหนักตลอดแนวกรอบประตู ไม่รวมที่แกนเดียว จึงรองรับขนาดที่ Roll-Up ทำไม่ได้
ทำไมต้องเลือก Flexible Gate แทนประตูชนิดอื่น
- ช่องประตูใหญ่เกิน 6 เมตร — ประตูม้วน PVC มาตรฐานรองรับสูงสุด 6×6 ม. เนื่องจากน้ำหนักผ้าที่ม้วนบนแกนเพิ่มขึ้นแบบ Quadratic ส่วน Flexible Gate ใช้กลไก Stacking แผงหลายชั้น รองรับได้ถึง 10×12 ม. ในบานเดียว ไม่มีเสากลาง
- เพดานต่ำ — Headroom น้อยกว่า 50% — ประตูม้วนสูง 8 ม. ต้องการ Shaft เหนือประตูอีก ~1.5–2 ม. Flexible Gate พับผ้าซ้อนขึ้นในพื้นที่เพียง 800–1,200 มม. เหนือกรอบ ไม่ว่าประตูจะสูงแค่ไหน
- ขนาดใหญ่ แต่เร็ว — เร็วกว่าประตูเหล็กทั่วไปถึง 10 เท่า (0.6–2.0 ม./วิ vs. 0.1–0.2 ม./วิ) ประตูสูง 5 ม. เหล็กม้วนใช้ 25–50 วิ Flexible Gate ใช้เพียง 2.5–8 วิ ลดคิวรถบรรทุก Forklift ที่ 500–800 รอบ/วัน
- กันลมระดับ Beaufort Class 6–12 — โครงอลูมิเนียมหรือเหล็กฝังอยู่ในแต่ละแผงผ้า กระจายแรงลมตลอดความสูงประตู ต่างจาก PVC Roll-Up ที่ผ้ารับแรงลมเพียงลำพัง เหมาะสำหรับท่าเรือ พื้นที่ภาคใต้ ลานกว้าง
สเปคทางเทคนิค Flexible Gate / Rapid Folding Door
| รายการ | สเปค |
|---|---|
| วัสดุผ้าใบ | Polyester ชั้นคู่เคลือบ PVC Vinyl (กันน้ำ กันแดด หน่วงไฟ กันเชื้อรา) / PVC + Nylon belt |
| ความหนาผ้าใบ | 0.8 มม. / 1.2 มม. / 1.4 มม. (เลือกตามการใช้งาน) |
| โครงสร้างรางและเฟรม | คานอะลูมิเนียม + โครงเหล็กรองรับ / สแตนเลส 201 หรือ 304 / อะลูมิเนียมอัลลอย (เลือกได้) |
| ความเร็วเปิด-ปิด | 0.6 – 2.0 เมตร/วินาที (ปรับได้ผ่าน Inverter) |
| กำลังมอเตอร์ | 0.75 – 5.5 kW (ตามขนาดประตู — ดูตารางเลือกขนาดด้านล่าง) |
| ขนาดสูงสุด | กว้าง 10,000 มม. × สูง 12,000 มม. |
| แหล่งไฟฟ้า | 220V หรือ 380V / 50Hz หรือ 60Hz |
| รอบการทำงาน | 500 – 800 ครั้ง/วัน |
| อายุการใช้งาน | มากกว่า 15 ล้านรอบ |
| อุณหภูมิทำงาน | -25°C ถึง +65°C (สภาพอากาศไทย 25–45°C — มีพื้นที่เหลือ) |
| ความต้านทานลม | Beaufort Scale Class 6–12 (ปรับได้ตามความหนาผ้าและระยะห่างคาน) |
| ตัวเลือก Sensor / Trigger | Radar (motion), Loop Detector (รถ), Remote Control, Push Button, Access Control (Card/Face), Signal Lamp โรงงาน |
| การทำงานฉุกเฉิน | Manual Crank Operation (เปิด/ปิดด้วยมือเมื่อไฟดับ) |
| IP Rating แผงควบคุม | IP54 มาตรฐาน / IP65 option (สำหรับ Outdoor หรือพื้นที่ล้างน้ำ) |
| สีผ้าประตู | กรมท่า, เหลือง, เทา, ส้ม, ขาว, แดง (สั่ง Custom ได้) |
| Headroom ที่ต้องการ | 800–1,200 มม. เหนือกรอบประตู (ขึ้นกับความสูงและจำนวนแผง) |
| ระบบความปลอดภัย | Anti-lock break · ป้องกันสายสลิงขัด · Anti-fall device บนรางเคลื่อนที่ · Airbag ขอบล่าง · Infrared sensor (option) |
| มาตรฐาน | CE Certified · ISO9001 |
กลไกการทำงาน — Stacking vs. Roll-Up เชิงวิศวกรรม
ความเข้าใจกลไกนี้ช่วยเลือกประตูให้ถูกต้องตั้งแต่แรก:
| ระบบม้วน (Roll-Up / Shaft) | ระบบพับแผง (Stacking / Flexible Gate) |
|---|---|
| ผ้าทั้งหมดม้วนบนแกนเดียว น้ำหนักรวมที่แกนเพิ่มขึ้นแบบ Quadratic เมื่อขนาดใหญ่ขึ้น ต้องการมอเตอร์ใหญ่ และ Bearing แข็งแรงพิเศษ | ผ้าแบ่งเป็นแผง 200–400 มม. แต่ละแผงมีโครงอลูมิเนียมฝัง พับซ้อนกันขึ้นด้านบน น้ำหนักกระจายตลอดแนวกรอบ ไม่รวมที่จุดเดียว |
| ขนาดสูงสุดจำกัดที่ ~6×6 ม. — เกินนี้ Shaft โตจนผิดสัดส่วน | รองรับถึง 10×12 ม. — ขนาดเพิ่มขึ้น เพิ่มแผงขึ้น ไม่เพิ่มมอเตอร์แบบ Exponential |
| ต้องการ Headroom 15–25% ของความสูงประตู (ประตู 8 ม. ต้องการอีก ~1.5–2 ม.) | ต้องการ Headroom คงที่ 800–1,200 มม. ไม่ขึ้นกับความสูงประตู |
| เลือกเมื่อ: ประตูขนาดปกติ ≤ 6×6 ม. และ Headroom เพียงพอ | เลือกเมื่อ: ประตู > 6 ม. ในมิติใดมิติหนึ่ง หรือ Headroom จำกัด |
เหมาะกับอุตสาหกรรมใดบ้าง
| พื้นที่ใช้งาน | ขนาดอ้างอิง | เหตุผล |
|---|---|---|

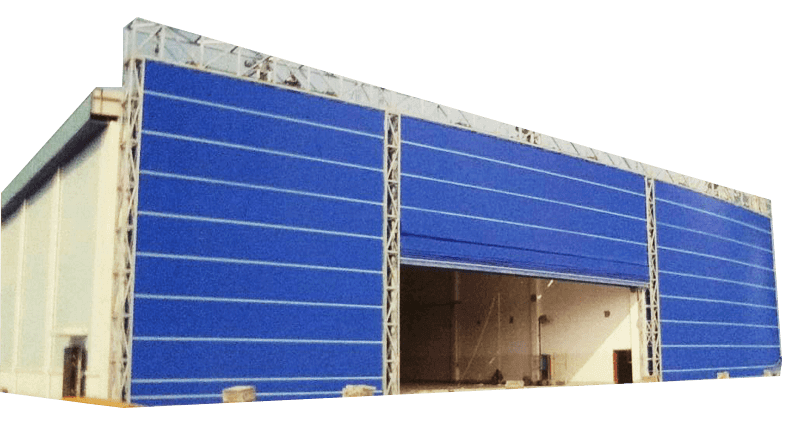

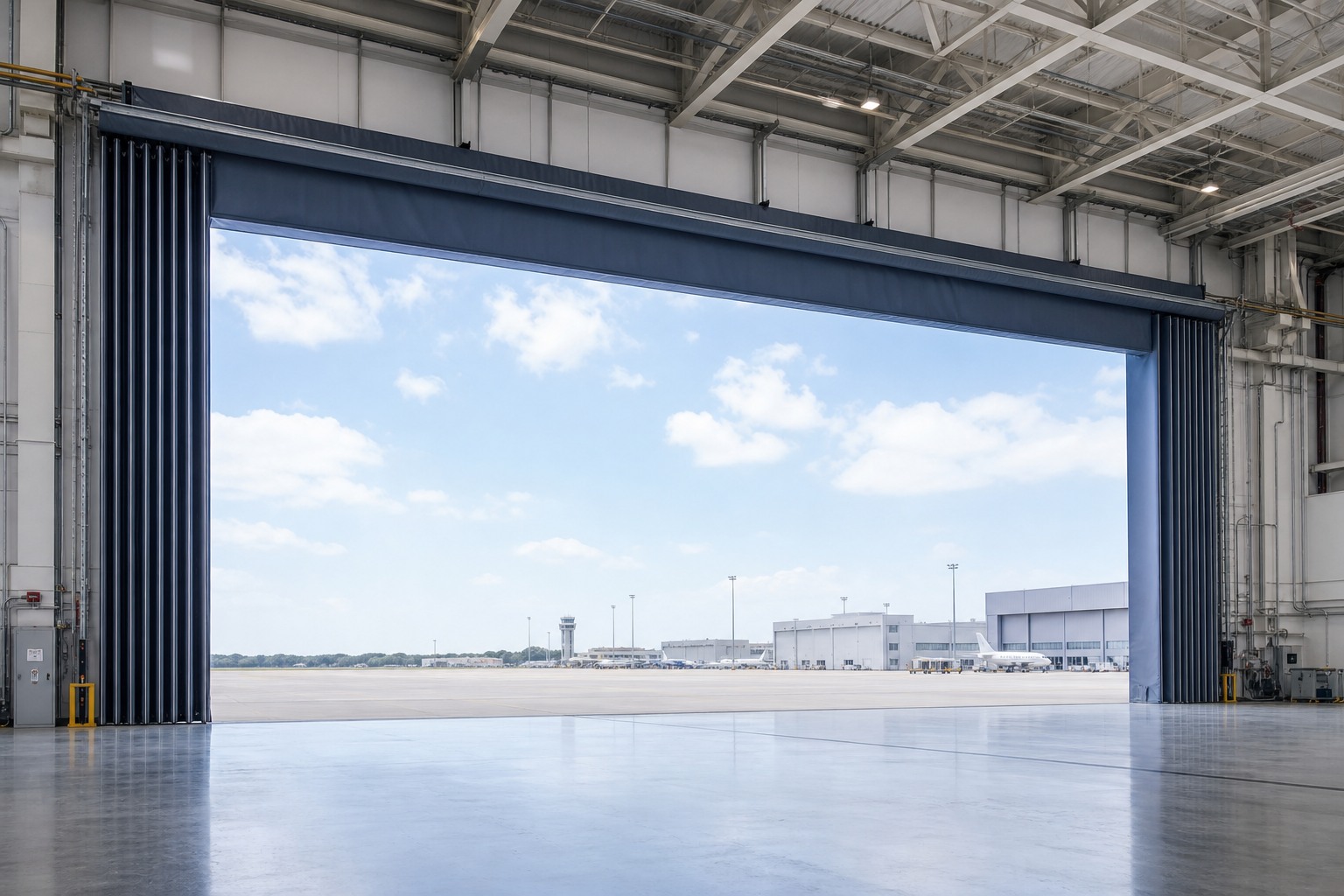

| Aircraft Hangar | กว้าง 8–10 ม. สูง 10–12 ม. | รองรับ Business Jet และ Helicopter — บานเดียวครอบคลุมทั้งช่องเปิด |

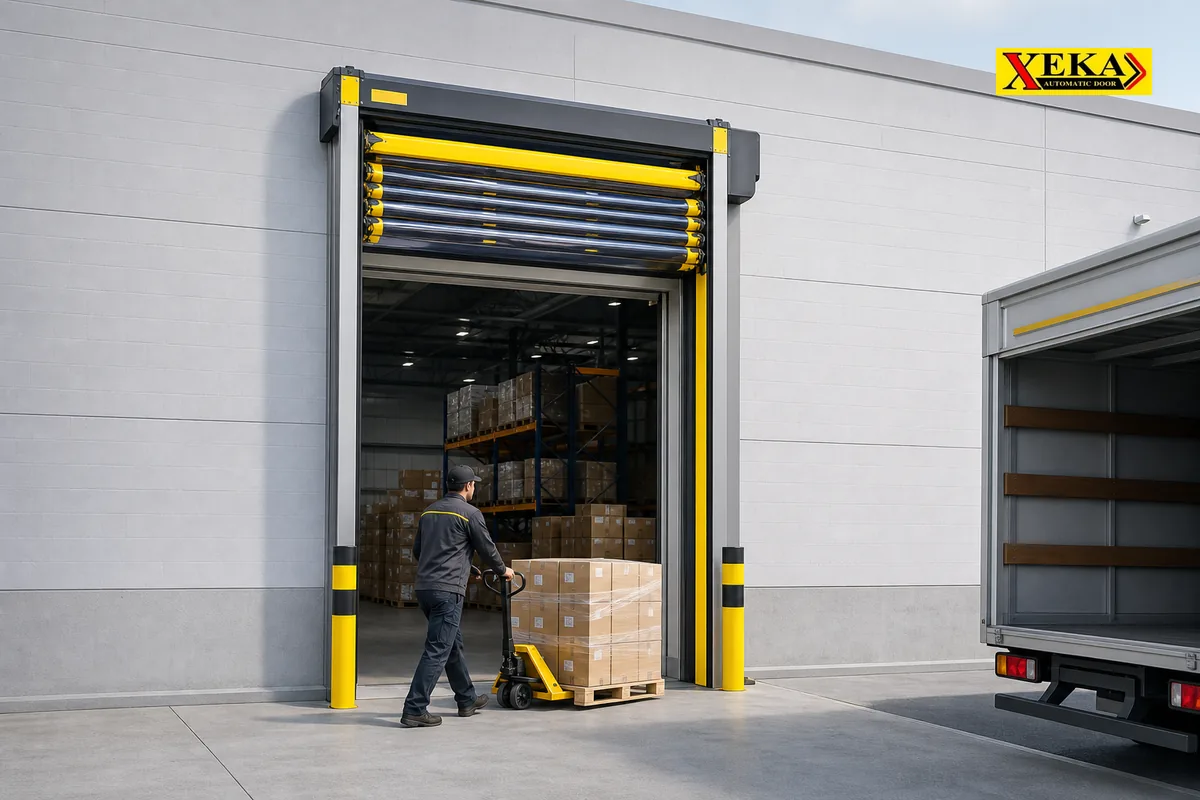

| โกดัง / Distribution Center | กว้าง 4–7 ม. สูง 4.5–6 ม. | รับรถ 18 ล้อผ่านได้ รวดเร็ว รองรับ 500–800 รอบ/วัน |

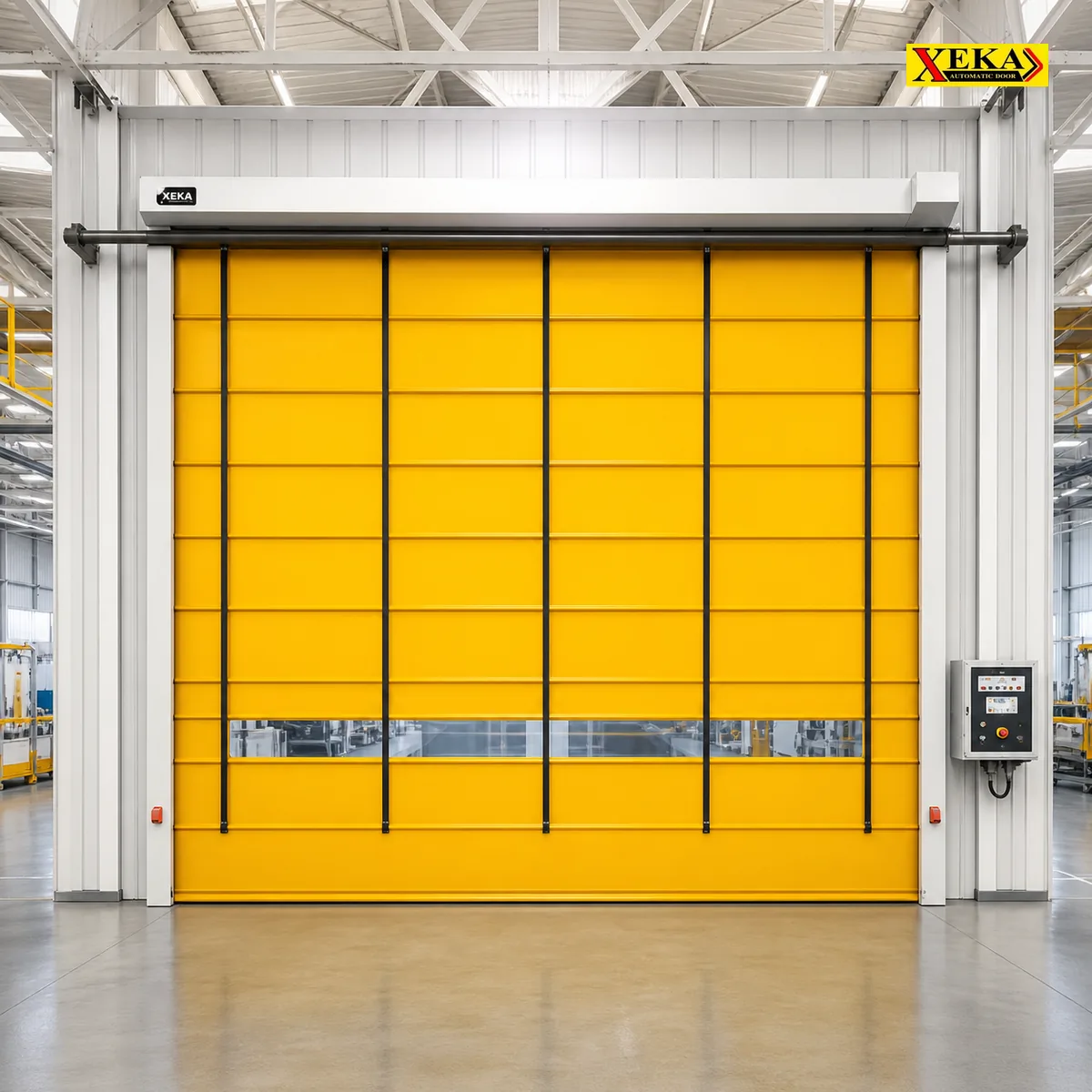

| โรงงานเครื่องจักรขนาดใหญ่ | กว้าง 4–8 ม. สูง 5–8 ม. | เคลื่อนย้าย equipment ชิ้นใหญ่ได้ สั่ง Auto จาก PLC โรงงาน |
| ท่าเรือ / Container Yard | กว้าง 6–10 ม. สูง 5–7 ม. | กรอบ SS304 ทนน้ำเค็ม แรงลม Class 12 ทนพายุ |
| โรงงานยานยนต์ (Assembly Line) | กว้าง 3–6 ม. สูง 4–5 ม. | Stacking ขึ้นเหนือคาน ไม่กีดขวาง Conveyor Overhead |

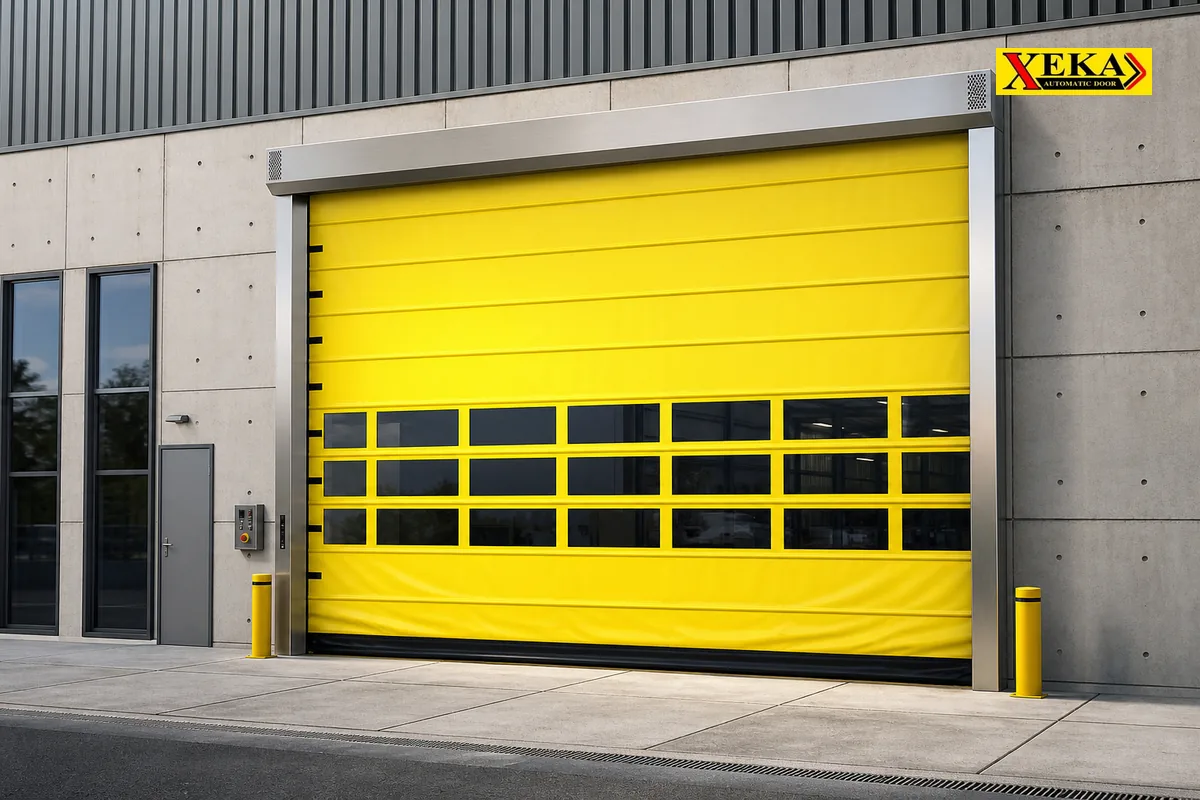

| พื้นที่กลางแจ้ง / Outdoor | กว้าง 4–7 ม. สูง 4–6 ม. | ผ้า UV Vinyl + กรอบ Galvanized/SS304 ทนแดดฝน |
ขนาดอ้างอิงเป็นค่าทั่วไป — ขนาดจริงขึ้นกับ Layout อาคาร ขนาดยานพาหนะ และ Clearance ที่ต้องการ ติดต่อทีมวิศวกร XEKA เพื่อ Survey ฟรี
การเลือกขนาดมอเตอร์ตามพื้นที่ประตู
มอเตอร์ที่เล็กเกินทำให้ประตูช้าลงและเสี่ยง Overload มอเตอร์ที่ใหญ่เกินสิ้นเปลืองโดยไม่จำเป็น ตารางนี้เป็นแนวทางเบื้องต้น วิศวกรจะคำนวณละเอียดเมื่อ Survey จริง:
| พื้นที่ประตู (กว้าง × สูง) | ตัวอย่างขนาด | มอเตอร์แนะนำ | ความเร็วสูงสุด |
|---|---|---|---|
| ต่ำกว่า 20 m² | 4×4 ม., 3×6 ม. | 0.75 kW | 2.0 ม./วิ |
| 20–40 m² | 5×6 ม., 6×5 ม. | 1.5 kW | 2.0 ม./วิ |
| 40–60 m² | 6×8 ม., 7×7 ม. | 2.2 kW | 1.8 ม./วิ |
| 60–80 m² | 8×8 ม., 7×10 ม. | 3.7 kW | 1.5 ม./วิ |
| 80–120 m² | 10×10 ม., 8×12 ม. | 5.5 kW | 1.2–1.5 ม./วิ |
พื้นที่ Outdoor หรือลมแรง (ท่าเรือ ชายฝั่ง) เลือกมอเตอร์ +1 ขั้นจากตาราง เพื่อชดเชยแรงต้านลม
เปรียบเทียบ Flexible Gate กับประตูอุตสาหกรรมแบบอื่น
| คุณสมบัติ | Flexible Gate (Stacking) | PVC Roll-Up (High Speed) | Sectional Door (แผงอิน) | Spiral Hard Door (อลูมิเนียม) |
|---|---|---|---|---|
| ขนาดสูงสุด | 10,000×12,000 มม. | 6,000×6,000 มม. | 8,000×8,000 มม. | 8,000×6,500 มม. |
| Headroom ที่ต้องการ | 800–1,200 มม. คงที่ | 15–25% ของความสูง | 500–800 มม. | 10–20% ของความสูง |
| ความเร็วเปิด | 0.6–2.0 ม./วิ | 0.8–2.0 ม./วิ | 0.1–0.3 ม./วิ | 0.8–2.5 ม./วิ |
| แรงลม Beaufort | Class 6–12 | Class 6–8 | Class 10–12 | Class 12 |
| ฉนวนกันความร้อน | ต่ำ (ผ้า PVC) | ต่ำ (ผ้า PVC) | สูง (PU foam) | สูง (Aluminum PU) |
| เหมาะสุดสำหรับ | Hangar, โกดังใหญ่, Headroom น้อย | โรงงานทั่วไป ≤ 6×6 ม. | ห้องเย็น, คลังสินค้า | พื้นที่ลมแรง ชายฝั่ง |
เช็กลิสต์ข้อมูลก่อนขอใบเสนอราคา
ยิ่งให้ข้อมูลครบ ยิ่งได้ราคาและสเปคที่แม่นยำตั้งแต่ครั้งแรก:
- ขนาด Clear Opening: กว้าง × สูง (มม.) — วัด Clear Opening ไม่ใช่ Wall-to-Wall ระวังเสา ท่อ หรือสิ่งกีดขวาง
- Headroom ด้านบน: ระยะจากด้านบนกรอบประตูถึงคาน/โครงสร้างถัดไป (ต้องการอย่างน้อย 800 มม.)
- Side Room ซ้าย-ขวา: ระยะว่างข้างช่องประตูอย่างน้อย 300–500 มม. ต่อด้าน
- สภาพพื้น: ความราบ Flatness tolerance ±5 มม. ต่อ 1,000 มม. — พื้นโก่งทำให้ประตูปิดไม่สนิท
- แหล่งจ่ายไฟ: 220V หรือ 380V? Single-phase หรือ 3-phase? ระยะจาก DB ถึงจุดติดตั้ง
- ความถี่การใช้งาน: เปิด-ปิดประมาณกี่ครั้ง/วัน? รถอะไรผ่าน? ขนาดรถสูงสุด?
- Indoor หรือ Outdoor: กำหนดวัสดุกรอบ (Galvanized vs. Stainless 304) และ IP Rating
- Trigger ที่ต้องการ: Radar, Loop Detector, Remote, Card Reader, หรือสั่งจาก PLC?
คำถามที่พบบ่อย — Flexible Gate / Rapid Folding Door
Flexible Gate ต่างจากประตูม้วน PVC (High Speed Roll-up) อย่างไร?
ประตูม้วนเก็บผ้าใบโดยม้วนขึ้นแกนที่ด้านบน ต้องการ Headroom เหนือช่องประตูมาก และมีขนาดจำกัดที่ประมาณ 6×6 ม. ส่วน Flexible Gate พับผ้าใบซ้อนเป็นชั้นๆ ใช้ Headroom เพียง 800–1,200 มม. และรองรับขนาดถึง 10×12 ม. เหมาะกับช่องประตูขนาดใหญ่พิเศษที่ประตูม้วนทำไม่ได้
ความกว้างสูงสุดที่รองรับได้คือเท่าไหร่?
กว้างสูงสุด 10,000 มม. (10 เมตร) สูงสุด 12,000 มม. (12 เมตร) ถ้าขนาดเกินนี้หรือต้องการรูปทรงพิเศษ วิศวกร XEKA จะออกแบบโดยเฉพาะ
ติดตั้งกลางแจ้งได้ไหม?
ได้ — ผ้าใบเคลือบ Vinyl กันน้ำและ UV ทนแดด โครงสร้างเลือกสแตนเลส 304 สำหรับพื้นที่ชายทะเลหรือที่มีสารเคมีได้ แนะนำ IP65 สำหรับ Control Panel ในพื้นที่โดนฝนตรง
ความเร็วเปิด-ปิดเท่าไหร่ เทียบกับประตูเหล็กม้วนธรรมดา?
Flexible Gate เปิด-ปิดที่ 0.6–2.0 เมตร/วินาที เร็วกว่าประตูเหล็กม้วนธรรมดา (ประมาณ 0.1–0.2 ม./วิ) ถึง 10 เท่า ประตูสูง 5 ม. เหล็กม้วนใช้เวลา 25–50 วิ Flexible Gate ใช้เพียง 2.5–8 วิ ลดเวลารอคิวรถบรรทุกและ Forklift ได้อย่างมีนัยสำคัญในสายการผลิตหรือท่าเทียบรถที่ใช้งานหนัก
ระบบความปลอดภัยมีอะไรบ้าง?
มาตรฐาน: Anti-lock break (ป้องกัน panel ตก) · สายสลิง Wire rope jam protection · Anti-fall device บนรางเลื่อน · Safety airbag ขอบล่าง (หยุดทันทีเมื่อชนสิ่งกีดขวาง) Option เพิ่มได้: Infrared sensor ตรวจจับคนหรือยานพาหนะก่อนประตูลง
อายุการใช้งานและ Maintenance เป็นอย่างไร?
ออกแบบให้ใช้งานได้มากกว่า 15 ล้านรอบ ที่ 500–800 ครั้ง/วัน แนวทาง Maintenance: ทุก 3 เดือนหล่อลื่น Guide Rail และทดสอบ Airbag, ทุก 6 เดือนตรวจผ้าใบและปรับ Sensor, ทุกปีตรวจ Motor Overload Setting และเปลี่ยน Wear Part ตามรอบ
ไฟดับระหว่างประตูกำลังเปิด ทำอย่างไร?
ทุกรุ่นมาพร้อม Manual Crank Operation — ปลดล็อก Crank แล้วหมุนด้วยมือเพื่อเปิดหรือปิดประตูได้โดยไม่ต้องรอไฟฟ้า สำหรับโรงงาน Critical สามารถเพิ่ม UPS หรือ Battery Backup เป็น Option
ปรับความเร็วประตูได้ไหมหลังติดตั้ง?
ได้ — ความเร็วปรับผ่าน Inverter (VFD) ที่ Control Panel โดยวิศวกร ปรับได้ในช่วง 30–100% ของความเร็วออกแบบ มีประโยชน์เมื่อเพิ่ม Safety Zone หรือต้องการลดความเร็วในพื้นที่ที่มีคนเดินมากขึ้น
การรับรอง CE และ ISO 9001 หมายความว่าอย่างไร?
CE Mark — สินค้าผ่านมาตรฐาน Machine Directive (2006/42/EC) ของสหภาพยุโรป ครอบคลุมระบบ Airbag, Anti-Fall และ Emergency Stop ISO 9001 — กระบวนการผลิตผ่านระบบ Quality Management ระดับสากล รับประกันความสม่ำเสมอของสินค้าทุกชิ้น
ระยะเวลาติดตั้งนานแค่ไหน?
ประตู 1 บานมาตรฐานขนาดไม่เกิน 6×6 ม. ใช้เวลา 1–2 วันทำการ ประตูขนาดใหญ่ 8–12 ม. ใช้เวลา 2–4 วัน รวม Commissioning สิ่งที่ต้องเตรียม: ผนังรับน้ำหนัก Anchor bolt ได้, ไฟฟ้าเดินมาถึงจุดติดตั้ง, พื้นราบภายใน ±5 มม.
ตารางบำรุงรักษา Flexible Gate
| ความถี่ | งานที่ทำ | ผู้ดำเนินการ |
|---|---|---|
| ทุก 3 เดือน | หล่อลื่น Guide Rail และ Bearing · ทดสอบ Safety Airbag (กดทดสอบ ประตูต้องหยุดทันที) · ตรวจ Tension สายพานและ Wire Rope · ทำความสะอาดรูระบายน้ำกรอบประตู | ช่างภายในองค์กร (ฝึกโดย XEKA) |
| ทุก 6 เดือน | ตรวจผ้าสึกหรอ รอยขาด ขอบซีล · ปรับ Sensor (Radar, Infrared) · ตรวจ Inverter ค่า Acceleration/Deceleration · ทดสอบ Manual Crank | ช่างภายใน หรือ XEKA Service |
| ทุกปี | ตรวจ Motor: Overload Protection, Insulation Resistance · เปลี่ยน Wear Part ตามรอบ · ทดสอบ Emergency Stop ทุกจุด · ทบทวน Cycle Count vs. Design Life | XEKA Service Engineer |
XEKA มีบริการ Emergency 24 ชั่วโมง ในเขต กทม. และปริมณฑล และ Preventive Maintenance Contract สำหรับองค์กรที่ต้องการ SLA Response Time ชัดเจน
